آشنایی با کلیدهای مینیاتوری تک فاز
همانطور که سیستمهای گیمینگ ما نیاز به محافظت دقیق دارند، مدارهای برق خانه هم برای ایمنی به راهکاری مطمئن مثل کلید مینیاتوری تک فاز نیاز دارند. کلید مینیاتوری تک پل یا همان کلید مینیاتوری تک فاز وسیلهای است که تنها سیم فاز در مدار را کنترل میکند: یعنی اگر جریان از حد مجاز عبور یا اتصال کوتاه ایجاد شود، فقط مسیر فاز قطع میشود و نول همچنان برقرار است. این نوع کلید در بیشتر مدارهای خانگی، از جمله روشنایی و پریزها استفاده میشود؛ چون سبک، قابل ریست مجدد و مناسب مصارف با ولتاژ پایین است.

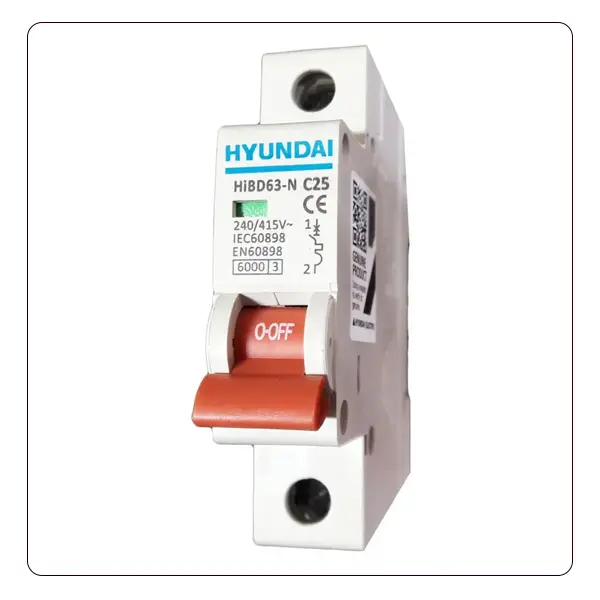

نحوه عملکرد کلید مینیاتوری تک فاز

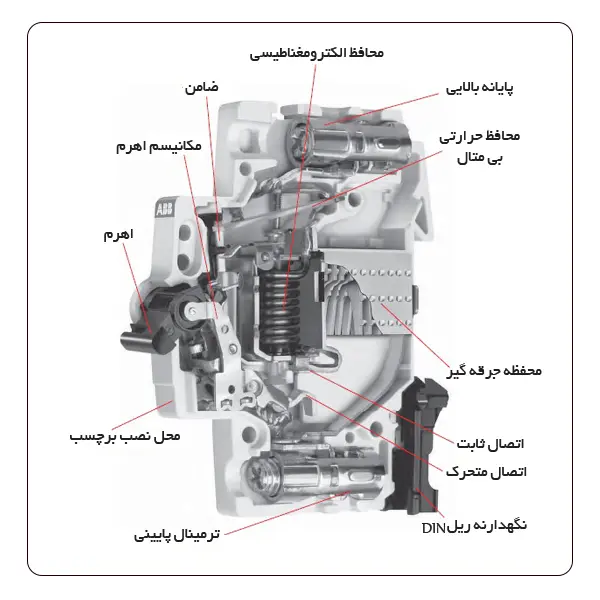

کلید مینیاتوری، مثل یک نگهبان دقیق است که مدام جریان برق را زیر نظر دارد و در صورت بروز مشکل، سریع عمل میکند. این کلید دو روش محافظتی دارد:
1. محافظت حرارتی (تندکار / کندکار)
داخل کلید یک نوار بیمتال وجود دارد. وقتی جریان بهمرور از حد مجاز بالاتر رود مثلاً وقتی تعداد وسایل برقی زیاد روشن باشد بیمتال گرم شده و خم میشود. این خمشدن باعث قطع مدار میشود. این عملکرد آهسته و با تأخیر است و برای حفاظت در برابر اضافهبار مناسب است.
2. محافظت مغناطیسی (اتصال کوتاه)
وقتی اتصال کوتاه اتفاق بیفتد جریان ناگهان بسیار زیاد شود سیمپیچ مغناطیسی داخل کلید فعال میشود، میدان قویای تولید میکند و سریعا مدار را قطع میکند. این قطع برق تقریبا آنی و در کسری از ثانیه انجام میشود.کلید مینیاتوری بعد از رفع خطا مثل قطع اتصال یا کاهش جریان زیاد باز هم قابل استفاده است و میشود با بالا بردن اهرمش دوباره جریان رو برقرار کرد، مثل فیوزهای قدیمی که باید تعویض میکردیم.
فرض کن در یک خانه یک پمپ آب روشن میشود و جریان راهاندازیش کمی بیشتر از حد معمول است اما نه آن قدر زیاد که کلید بلافاصله قطع کند. در این حالت، بی متال به مرور گرم میشود و بعد از چند ثانیه مدار را قطع میکند تا پمپ محافظت شود. اما اگر ناگهان سیمی دچار اتصال کوتاه گردد مثلاً سیمفاز به نول برخورد کند سیم پیچ مغناطیسی فوراً وارد عمل میشود و مدار را قطع میکند تا خطر آتشسوزی یا آسیب تجهیزات جلوگیری شود.
انواع فیوز مینیاتوری تک فاز
کلید مینیاتوری تکپل در دو تیپ اصلی عرضه میشود که کاربرد و حساسیتشان با هم فرق دارد: تیپ B (تندکار) و تیپ C (کندکار). تیپ B در مقابل جریانهایی بین 3 تا 5 برابر جریان نامی سریع قطع می شود این کلید بیشتر برای مدارهای روشنایی و پریزهای خانگی مناسب است چون حساس و پاسخگوست بدون اینکه قطع های غیرضروری اتفاق بی افتد.

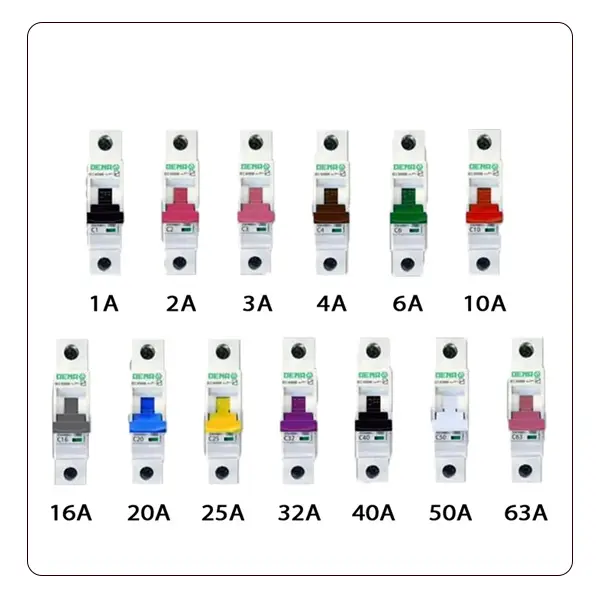

از طرفی میتوان کلیدهای مینیاتوری تک فاز را بر اساس مقدار جریان نامی آن نیز دسته بندی کرد:
جدول مشخصات فیوز مینیاتوری تکپل
| آمپر | تیپ | کاربرد پیشنهادی | نمونه مدل (مثالی) |
|---|---|---|---|
| 2A | B (تندکار) | روشنایی و پریزهای کوچک | کلید مینیاتوری تک پل 2 آمپر تیپ B هیوندای |
| 10A | B (تندکار) | پریزهای عمومی، فن تهویه | کلید مینیاتوری تک پل 10 آمپر تیپ B هیوندای |
| 16A | C (کندکار) | کولر گازی، ماشین لباسشویی | کلید مینیاتوری تک پل 16 آمپر تیپ C هیوندای |
| 20A | C (کندکار) | پمپ آب، اجاق برقی | کلید مینیاتوری تک پل 20 آمپر تیپ C هیوندای |
| 25A | C (کندکار) | تجهیزات گرمایشی/تهویهای سنگین | کلید مینیاتوری تک پل 25 آمپر تیپ C هیوندای |
| 32A | C (کندکار) | تابلو برق عمومی | کلید مینیاتوری تک پل 32 آمپر تیپ C هیوندای |
راهنمای انتخاب کلید مینیاتوری تک فاز مناسب
انتخاب کلید مینیاتوری تک پل به چند عامل مهم بستگی دارد که اگر به درستی رعایت شوند، هم ایمنی مدار تضمین میشود و هم عملکرد تجهیزات بهینه خواهد بود. ابتدا جریان نامی را مشخص کنید؛ برای مثال در مدارهای روشنایی معمولی جریان 2 تا 10 آمپر کافی است، ولی برای کولر گازی، پمپ آب یا تجهیزات با جریان بالا معمولاً 16 یا 20 آمپر مناسب است.
دوم، نوع بار را در نظر بگیرید؛ مدارهای خانگی معمولی با روشنایی و پریزها به تیپ B (تندکار) نیاز دارند، در حالی که تجهیزات با جریان راهاندازی بالا مثل کولر گازی یا موتورهای کوچک، بهتر است با تیپ C (کندکار) حفاظت شوند. نکته مهم این است که قیمت کلیدهای تیپ B و C تقریباً یکسان است و تفاوت اصلی در کاربرد و حساسیت آنهاست
قیمت و خرید فیوز مینیاتوری تک پل
قیمت کلید مینیاتوری تکپل معمولاً به آمپر، تیپ عملکرد (B یا C) و برند آن بستگی دارد. بهعنوان مثال، کلیدهای تکپل تیپ B با جریان 6 یا 10 آمپر برای روشنایی و پریزهای خانگی، قیمت پایینتری نسبت به تیپ C با آمپرهای 16 یا 20 دارند که مناسب کولر گازی یا پمپ آب هستند. با این حال، در اکثر برندهای معتبر اختلاف قیمت چندان زیاد نیست و بیشتر انتخاب براساس کاربرد و نوع مدار است.
سوالات متداول
در ادامه پر تکرارترین سوالات در این حوزه را گرد می آوریم:
+ تفاوت کلید مینیاتوری تک پل و دو پل چیست؟
کلید مینیاتوری تکپل فقط فاز را قطع میکند و برای مدارهای تک فاز خانگی کاربرد دارد، در حالی که کلید مینیاتوری دو پل هم فاز و هم نول را همزمان قطع میکند و برای مدارهایی با نیاز به حفاظت کامل یا کولرهای گازی و موتورهای کوچک مناسب است.
+ بهترین آمپر برای کلید مینیاتوری تکفاز در خانه کدام است؟
برای روشنایی و پریزهای معمولی، کلیدهای تک پل با جریان 6 تا 10 آمپر مناسب هستند. برای تجهیزات با جریان بالاتر مثل کولر گازی یا پمپ آب، جریان 16 آمپر گزینه مناسبی است
انتخاب درست کلید مینیاتوری تکپل نقش حیاتی در ایمنی و طول عمر تجهیزات برقی دارد. با توجه به تیپ کلید (B یا C)، آمپر مناسب و نوع بار مصرفی میتوان بهترین عملکرد و حفاظت را تضمین کرد.اگر به دنبال گزینه اقتصادی هستید، میتوانید با جست و جو و مقایسه بین مدلها، خرید کلید مینیاتوری تک پل ارزان را تجربه کنید و همچنین برای مدارهای پرمصرف، قیمت کلید مینیاتوری تک پل 16 آمپر را بررسی کنید. برای مشاهده و انتخاب مدل های مختلف، همین حالا به محصولات کلید مینیاتوری تک پل در سایت نوین برق مراجعه کنید و مناسبترین گزینه برای مدار خود را انتخاب نمایید.
